曾经的水泥“添加剂”，如今却被明令禁止。一纸标准的改变，揭开了钢渣在水泥中使用的安全危机。
在建筑工地上，水泥是我们最熟悉的材料之一。但你可能不知道，我国每年产生的超过1亿吨钢渣中，曾经有接近一半被用作水泥混合材。这一做法如今已被明令禁止。
2023年11月27日，GB175-2023《通用硅酸盐水泥》正式发布，并于2024年6月1日起实施。与2007版相比，新标准由条文强制改为全文强制，而钢渣未被列入主要混合材料范围。这一变动意味着钢渣正式被通用硅酸盐水泥“拒之门外”。
01 标准变革，钢渣被排除在水泥混合材之外
GB175《通用硅酸盐水泥》是我国水泥行业最重要的标准之一。在2007版中，该标准为条文强制，仅对化学指标、凝结时间、安定性、强度和判定规则等条文要求强制执行，其余为推荐性条款。
在实际执行中，钢渣曾被广泛用作水泥混合材。高峰时期，接近50%的钢渣被用于普通硅酸盐水泥。
然而，2023版标准改为全文强制，水泥的组分也成为强制执行条款。由于钢渣未被列入主要混合材料范围，它不能再作为混合材料用于通用硅酸盐水泥的生产。
这一变化对钢铁行业和水泥行业均产生了重大影响。此前用于通用硅酸盐水泥的钢渣数量巨大，据估算占比高点时接近50%，约5000万吨。新标准实施后，这些钢渣需要寻求新的利用途径。
02 体积膨胀，钢渣在水泥中的致命缺陷
钢渣不能被用作水泥混合材的最根本原因，在于其含有的游离氧化钙（f-CaO）和游离氧化镁（f-MgO） 会在水泥水化过程中发生延迟水化反应，产生严重的体积膨胀问题。
这种体积膨胀是毁灭性的。游离氧化钙水化生成氢氧化钙，体积膨胀97.8%；游离氧化镁水化生成氢氧化镁，体积膨胀高达148%。
这种巨大的体积膨胀会在水泥石内部产生巨大应力。当应力超过水泥石的抗拉强度时，就会产生裂缝，严重时会导致结构破坏。
更令人担忧的是，这种膨胀不是短期内完成的。钢渣中的游离氧化钙和游离氧化镁活性较低，水化过程可能持续数年甚至更长时间，导致水泥制品长期处于不稳定状态。
03 多重问题，制约钢渣在水泥中的应用
除了最突出的体积安定性问题，钢渣在水泥中的应用还面临多个技术难题。
钢渣的粉磨难度大。钢渣中残余铁、钙铁相等成分硬度很大、强度很高，粉磨困难。粉磨钢渣对磨机损伤大，增加了装备成本和维护成本。
钢渣活性不高。钢渣只有在充分粉磨的前提下才能激发出水硬活性，但即使粉磨到水泥相当的细度，其活性也往往较低。有效矿物含量远低于水泥熟料。
水溶性六价铬的问题。钢渣中的三价铬和单质铬在特定条件下会生成水溶性六价铬，对人体有较强毒性，也制约了钢渣在水泥生料中的应用。
这些问题的存在，使得钢即使用作水泥混合材，其掺量也受到严格限制，且难以保证水泥产品质量的稳定性。
04 专用标准，钢渣水泥的特定应用领域
尽管通用硅酸盐水泥标准限制了钢渣的使用，但并非完全禁止钢渣在水泥中的应用。目前，仍有专门的钢渣水泥标准存在。
GB/T 13590-2022《钢渣矿渣硅酸盐水泥》规定了钢渣矿渣硅酸盐水泥的组分、代号与材料、强度等级、技术要求等，适用于钢渣矿渣硅酸盐水泥的生产和检验。
根据这一标准，钢渣的最小掺入量不少于35%，必要时可掺入重量不超过20%的硅酸盐水泥熟料。这类水泥具有耐磨、抗蚀、低水化热等优点，可用于道路工程、地下工程等特殊工程。此外，GB25029—2010《钢渣道路水泥》也规定了钢渣道路水泥的技术要求，这种水泥专用于道路建设。这些专用标准的存在，为钢渣在特定领域的安全利用提供了途径。
05 技术突破，钢渣利用的新希望
面对钢渣利用的难题，研究人员一直在寻求技术突破。“钢渣分相熟料”技术可能是目前最有前景的解决方案之一。
该技术将不经粉磨的钢渣投入窑系统进行煅烧，形成以重构钢渣为核心、以高铁熟料为过渡区、以普通熟料为主体的包含三层不同物相的梯度熟料。这一技术巧妙地解决了传统利用方式中的多个难题。
这一技术无需粉磨钢渣，直接将选铁后的颗粒状弃渣投入窑系统进行煅烧，减少了一道粉磨环节。同时，煅烧过程中钢渣中的游离钙与生料中的成分充分反应，改善了安定性问题。钢渣在煅烧后转化为优质熟料，解决了活性低的问题。重构钢渣的活性在90%以上，且分相熟料强度高于常规熟料。
该技术还可以显著降低水溶性六价铬的含量，使得钢渣利用更加安全环保。目前，这一技术已在多家企业推广应用，取得显著的经济效益和社会效益。随着新技术不断涌现，钢渣这一“放错位置的资源”正迎来转机。在华南、西南、西北地区，“钢渣分相熟料”技术已开始推广应用，不仅节约煤耗，还大幅降低碳排放。

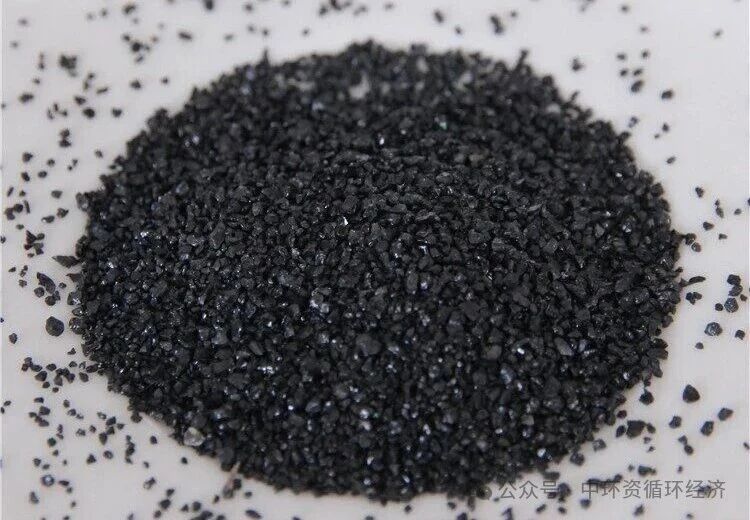

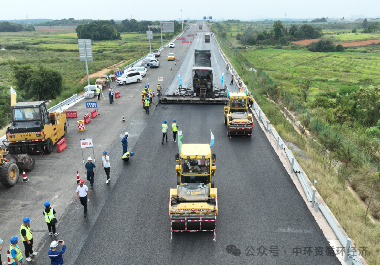

由宝武环科南京资源利用有限公司供应的钢渣骨料，用于宝钢股份梅山钢铁股份有限公司厂区内的南京首条“零碳”示范路，全长81米，铺设面积达1100平方米。项目采用“钢渣替代天然骨料”的创新模式，其技术核心是双层钢渣沥青混凝土铺筑方案，钢渣骨料掺量高达60%，大幅减少了对天然石材的消耗。

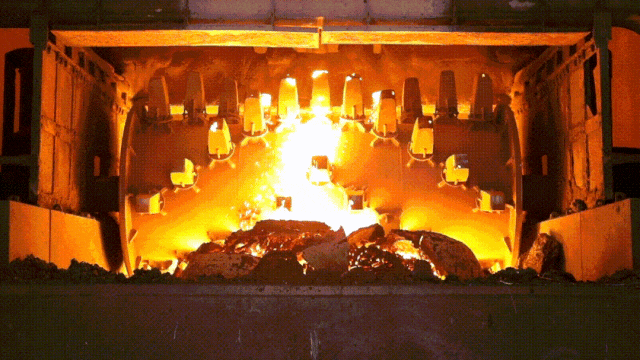

为确保用于筑路的钢渣性能稳定，项目采用了“快冷+机械搅拌”的滚筒法处理工艺。该工艺能直接将1600℃的熔融态钢渣迅速冷却并破碎成细小均匀的颗粒，有效将尾渣中游离氧化钙的含量控制在3%以下，从根源上解决了钢渣因体积膨胀可能导致路面鼓包开裂的世界性难题，为项目提供了关键的原料保障。
科研人员也在探索钢渣在固碳、人工鱼礁、3D打印等新兴领域的应用。未来，随着技术不断进步，钢渣这一曾经的“工业包袱”有望变身为宝贵的资源。
对于建筑行业来说，虽然钢渣不再作为通用硅酸盐水泥的混合材，但通过专用标准和技术创新，它仍在建筑工程中发挥着重要作用。
河 北 省 砂 石 协 会
